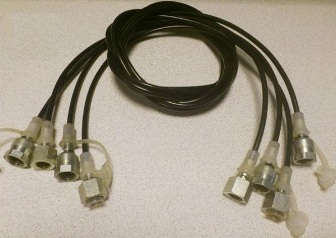

Микрорукава высокого давления

Гибкие микро-рукава отводят гидравлические манометры «в сторону», что исключает нагромождение компонентов в одной точке в процессе диагностики. Изготовление мини РВД по размеру заказчика позволяет сократить сроки поставки и отгрузить позицию в кратчайшее время.

Ассортимент микро-фитингов позволяет изготавливать мини РВД с угловыми наконечниками для более простой обвязки в гидросистеме техники. А ассортимент микро-фитингов для манометров помогает выбирать не только манометры импортного производства, но и Российского, тем самым сохраняя используемые комплектующие, не делая дополнительных затрат.

Также микро-рукава широко используются в автомобилестроении – мини РВД для поднятия кабины авто-грузовиков. Предназначены для контроля и мониторинга давления по показаниям манометров и датчиков давления при проведении испытаний гидравлических систем в труднодоступных местах, для обеспечения бесперебойного и исправного функционирования.

Компания ООО «РРВД» может изготовить мини РВД по образцу клиента в течении 15 минут. Микро-фитинги в наличии на складе.

Химическая стойкость к тормозным жидкостям (DOT 4) минеральным и гидравлическим маслам, бензину

Наименование

Ед. изм.

Ду2

Ду3

Ду4

Внешний диаметр

мм

5

6

8

Внутренний диаметр

мм

2

3

4

Рабочее давление (max)

МПа/Bar

63/630

50/500

50/500

Разрывное давление (min)

МПа/Bar

1890

1890

1890

Радиус изгиба (min)

мм

20

25

35

Рабочая температура

°C

-40...+100

-40...+100

-40...+100

Внутренняя трубка

-

Полиэстер термопластик

Полиэстер термопластик

Полиэстер термопластик

Армирующая оплетка

-

Кевлавровая нить

Кевлавровая нить

Кевлавровая нить

Внешнее покрытие

-

Абразивостойкий полиуретан

Абразивостойкий полиуретан

Абразивостойкий полиуретан

Фитинги для подключения микро РВД

Для мини РВД можно применять следующие типы фитингов:

  • Резьбовые, с резьбой фитинга М16х2 и М16х1,5. Исполнения прямое, с углом изгиба 45º или 90º;
  • По запросу на микрорукава могут устанавливаться другие типы фитингов.

    Пожалуйста, свяжитесь с нами для получения дополнительной информации.


Чтобы заказать мини РВД для манометра, пожалуйста, укажите следующие параметры:

  • Размер внутреннего диаметра микро-рукава;
  • Необходимую длину микро-рукава;
  • Тип фитингов (информация предоставляется по запросу).

Комплект для измерения давления в гидравлических системах:

Для присоединения к точке контроля у микрошланга внутренняя резьба М16х2 (метрическая), для присоединения к манометру - внутренняя резьба G 1/4".
